详细信息当前位置:首页 -> 乐途轮胎智能监控系统
点击查看大图片
名称: T6008
发布时间:2015-05-05 16:13:58点击率:

说明

乐途TPMS胎压监测系统

T6008胎压监测说明

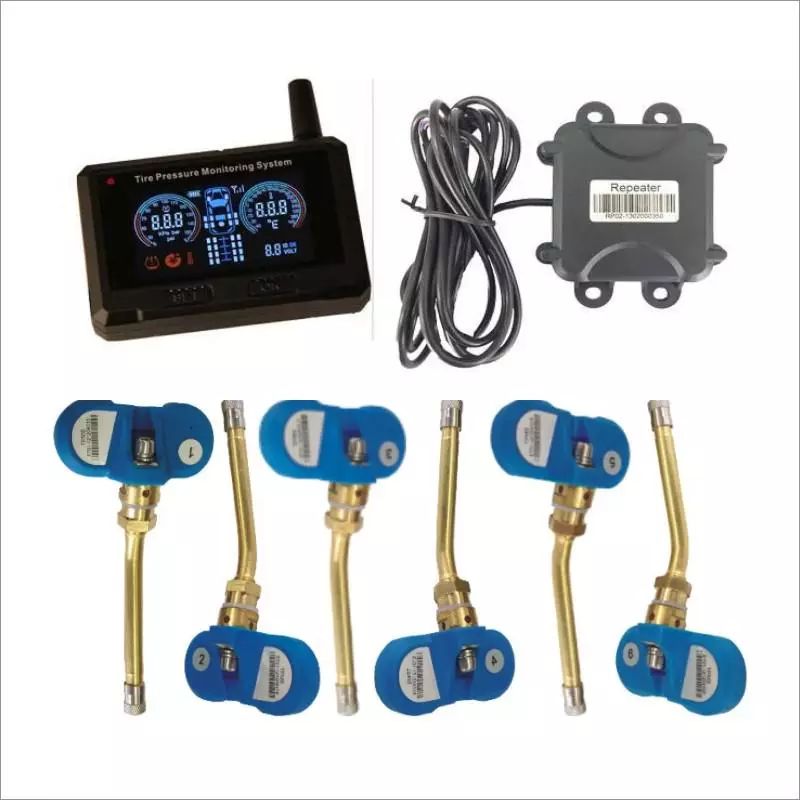

产品实拍





显示器正面实拍

显示器参数

       1、显示屏尺寸:2.8寸

       2、显示屏类型:彩色LCD

       3、气压、温度显示方式:循环显示

       4、供电方式:车载24V供电

       5、安装固定方式:支架吸盘式固定

       6、工作温度:-20℃--75℃

       7、工作频率:433.92MHz


信号放大器(中继器)实拍

中继器参数

       1、工作电压:DC9V—30V

       2、工作频率:433.92MHz

       3、工作温度:-40℃--125℃

       4、安装方式:螺丝固定

       5、安装环境:见安装说明部分

传感器实拍


内置传感器参数

1、气压测量范围:0—1300Kpa

2、气压测量误差:±10kpa (25℃)

3、温度测量误差:±4℃

4、传感器重量:22g±0.5g(不含气嘴)

5、工作温度:-40℃--125℃

6、电池寿命:大于5年(电池不可更换)


安装说明


信号放大器(中继器)安装(四轮小车不需要安装中继器)

  1. 将中继器安装在靠近挂车轮胎处,并用螺丝固定紧;

  2. 将中继器电源线接常电或者接可由钥匙控制的电源;


中继器安装注意事项:

  1. 中继器周围不能有三面包围的金属面;

2、安装在利于接电且不容易被其他物体撞击的地方;

  3、红色接24V, 黑色接地,蓝色悬空即可;

  4、不能靠近如发动机、风扇等大功率的设备,同时不能靠近如GPS类的无线设备;

显示器安装

  1. 显示器利用吸盘固定在驾驶室适当位置,注意不要影响司机视线;

  2. 将电源线预留好长度,USB接头插在显示主机对应的供电接口上;

3、电源线另外一端接在点烟器上,若无点烟器可将点烟器接头剪掉,按如下图示接线;



注释:上图的黄色线也可为蓝色或者白色,请以实线颜色为准;且简易如下方式接线:

   方式1、红色接24V,黑色搭铁,黄色接ACC ON;

   方式2、红色和黄色同时接ACC ON,黑色搭铁;

传感器安装


内置安装步骤

  1. 将轮胎从车上拆下,并将轮胎放气完毕;

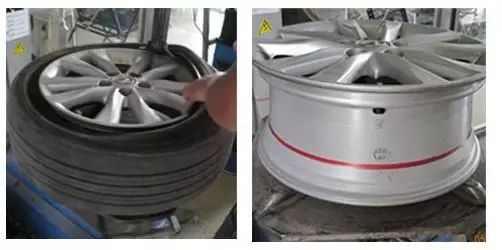

2.将轮胎从轮毂上拆下(如下图一和二)或者将轮胎靠近气嘴的一边压扁(如下图三,并将原气门嘴从轮毂上拆掉;



图一                          图二                                        图三

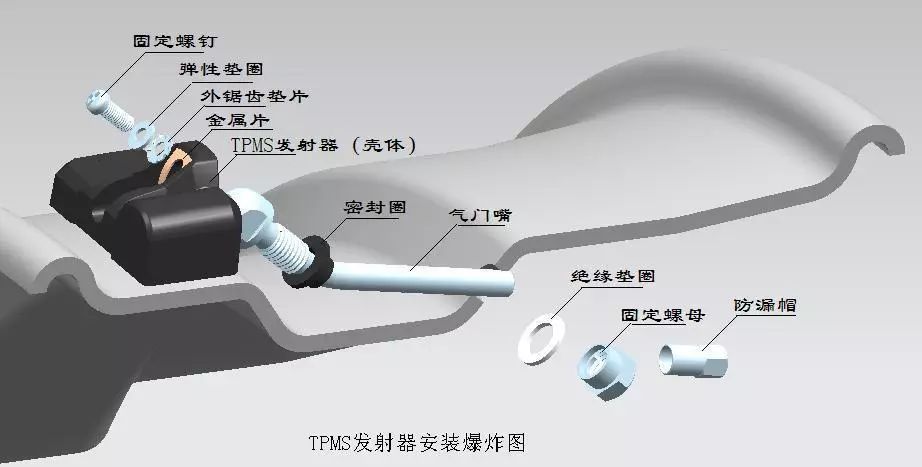

3.观察轮毂结构,看是否选用如图连接器




                           图四

4.若轮毂内部结构特殊,选用连接器时,请如图四所示将传感器和连接器固定好。

          .

5.若轮胎结构不特殊,可直接按照如图所示将产品固定在轮毂上;



注释:轮毂是否特殊,可直接利用气门嘴不加连接器实验安装;


6.将传感器固定螺丝调好角度(传感器硅胶面,尽量平贴轮毂)并拧紧,如下图一.



       图一                                                           图二

7.将轮胎还原,并冲气至标准气压,如上图二.

8.冲气完毕后,请检查轮胎气门嘴处,是否漏气,若漏气,请重新拧紧螺丝.







产品外包装



产品优势

安装乐途胎压监测

十二大理由

一、功能角度

  1. 防爆胎,确保生命安全;

  2. 降油耗4% ,使用5年省油6000元,节能环保;

  3. 防吃胎、延长轮胎使用寿命40%;

二、情感角度(三心)

  1. 自用---为全家,(放心)保驾护航,跑长途与高速---安心!放心!

  2. 介绍---为朋友,(贴心)(关心)减少爆胎事故伤害,普渡众生,功德无量!

  3. 宣传---为国家,(爱心)降低爆胎保护同胞生命财产安全、及交通拥堵,传播大爱!

三、社会角度

  1. 减少油耗,保护环境;

  2. 爆胎数据  说明危害性;

  3. 国家立法,说明重要性、和必要性;

四、乐途优势角度

  1. 研发早、品质好!专注品质12年,高品质,低价位;

  2. 传感器---小而轻、安装快

  3. 型号多、品牌好、服务更好!


开车--需要在旅

人生--更需在旅

乐途电子和您牵手共同改变中国汽车后市场! 共创美好的明天!
